Zwei Kammern, ein Laser – und unendliche Möglichkeiten der Beschriftun

Name
Universelle Laserbeschriftungsanlage
Branche
Energie
Umfang
Das Projekt umfasste die Entwicklung und Implementierung einer kompakten, universellen Laserbeschriftungsanlage, die Komponenten unterschiedlicher Größe schnell, präzise und energieeffizient markieren kann. Das System wurde speziell für einen Hersteller von Kondensatorbatterien zur Blindleistungskompensation entwickelt.

Herausforderung

Der Kunde benötigte eine vielseitige, einfach zu bedienende Lösung, die hochwertige und wiederholgenaue Markierungen bei minimalem Energieverbrauch ermöglicht.

Bisherige Systeme waren entweder zu energieintensiv oder nicht flexibel genug, um verschiedene Produktgrößen zu bearbeiten. Zusätzlich war eine kurze Rüstzeit und ein kontinuierlicher Arbeitszyklus ohne Unterbrechung gefordert.

Technologien & Lösungen

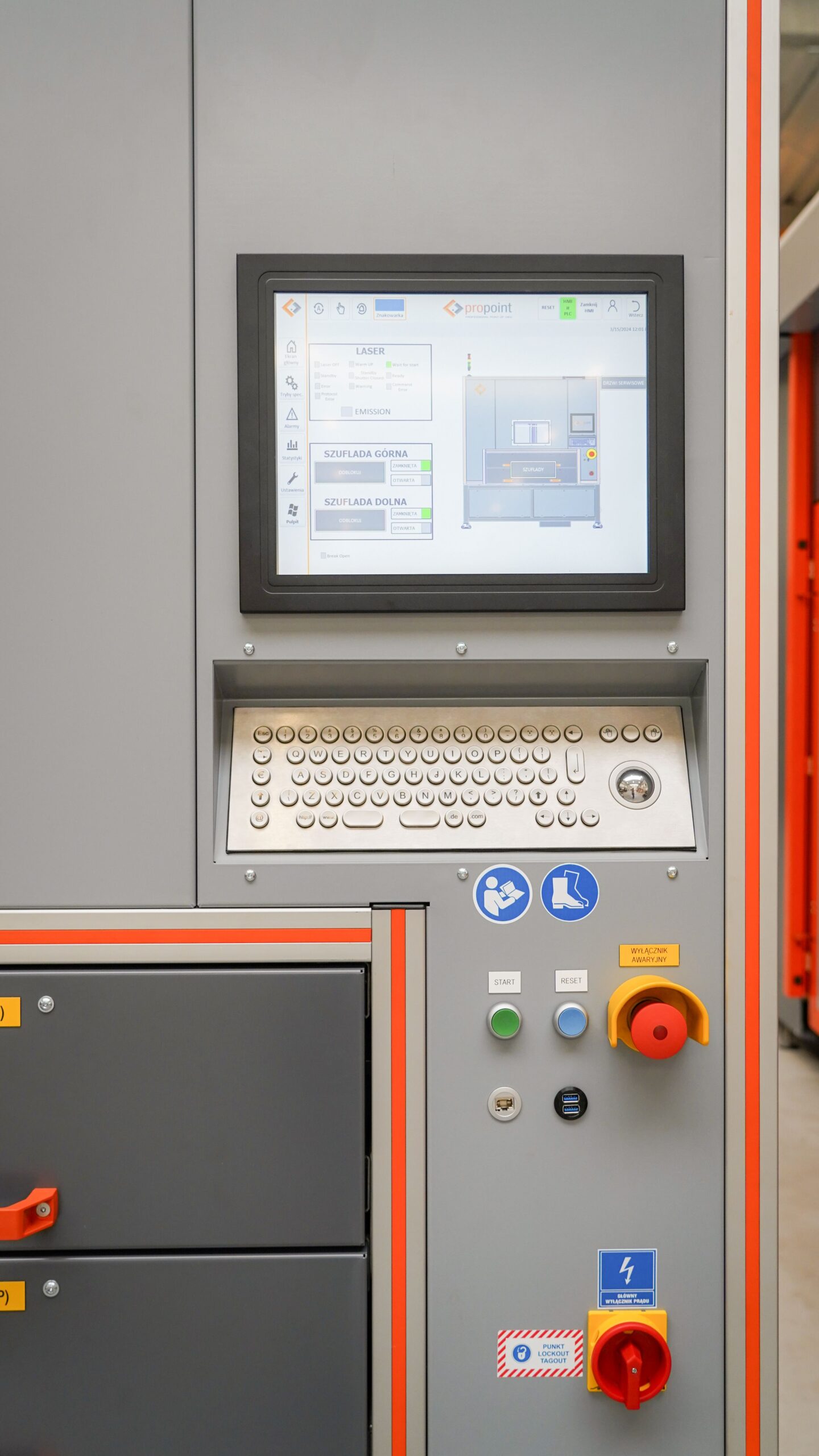

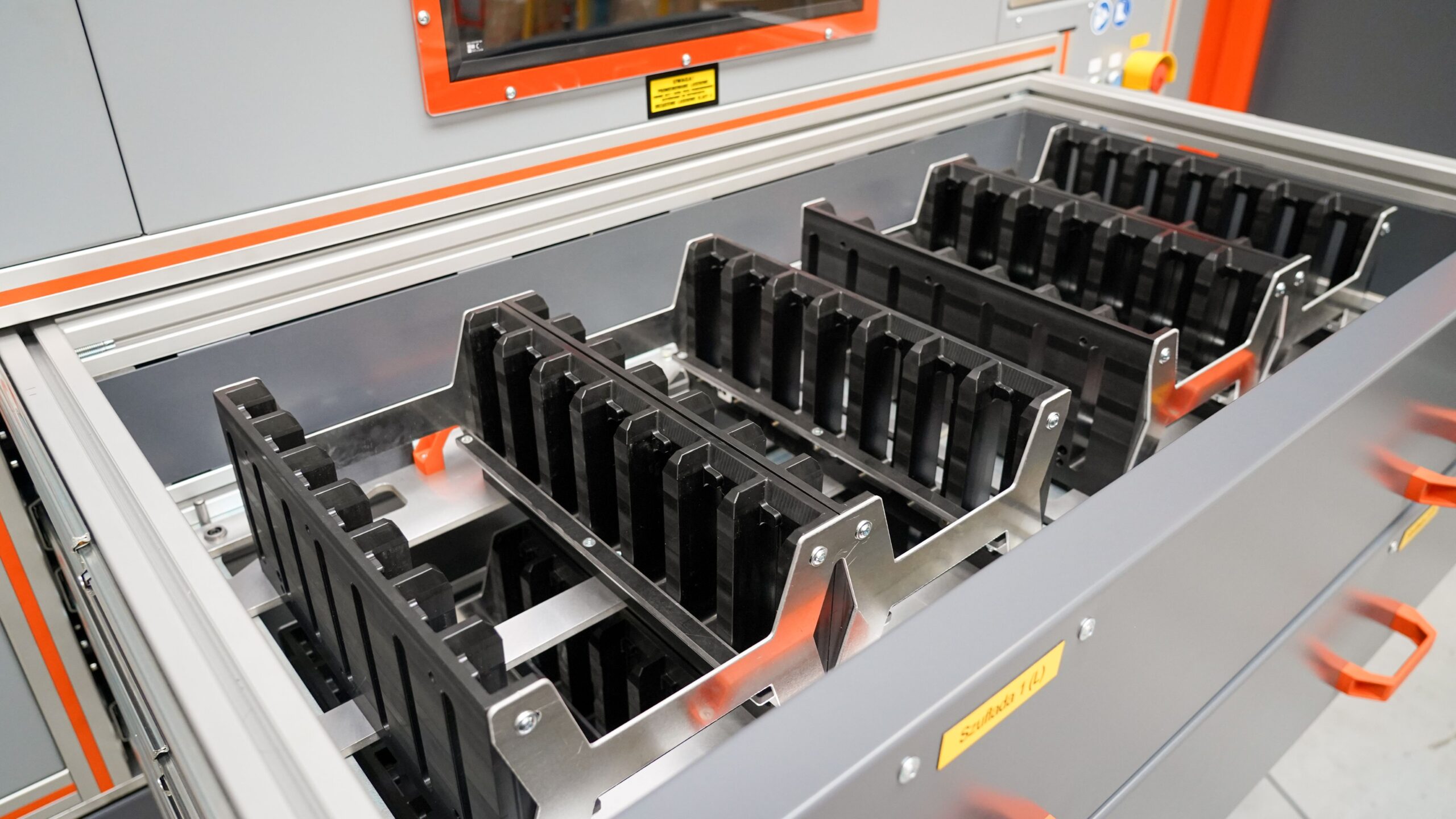

Laserbeschriftungssystem mit 20W Leistung – optimal für Polymere und Metalle Zwei Prozesskammern (1200 × 650 × 200 mm) für paralleles Be- und Entladen Dedizierte Produktionseinlagen für reproduzierbare Markierungen DATALOGIC LIGHTER Software und SIMATIC WinCC Runtime für intuitive Bedienung Sicherheitskonzept: Verriegelungen, Not-Aus-Taster Energieeffiziente Komponenten in kompakter, mobiler Bauweise mit Feststellrollen

Prozess & Umsetzung

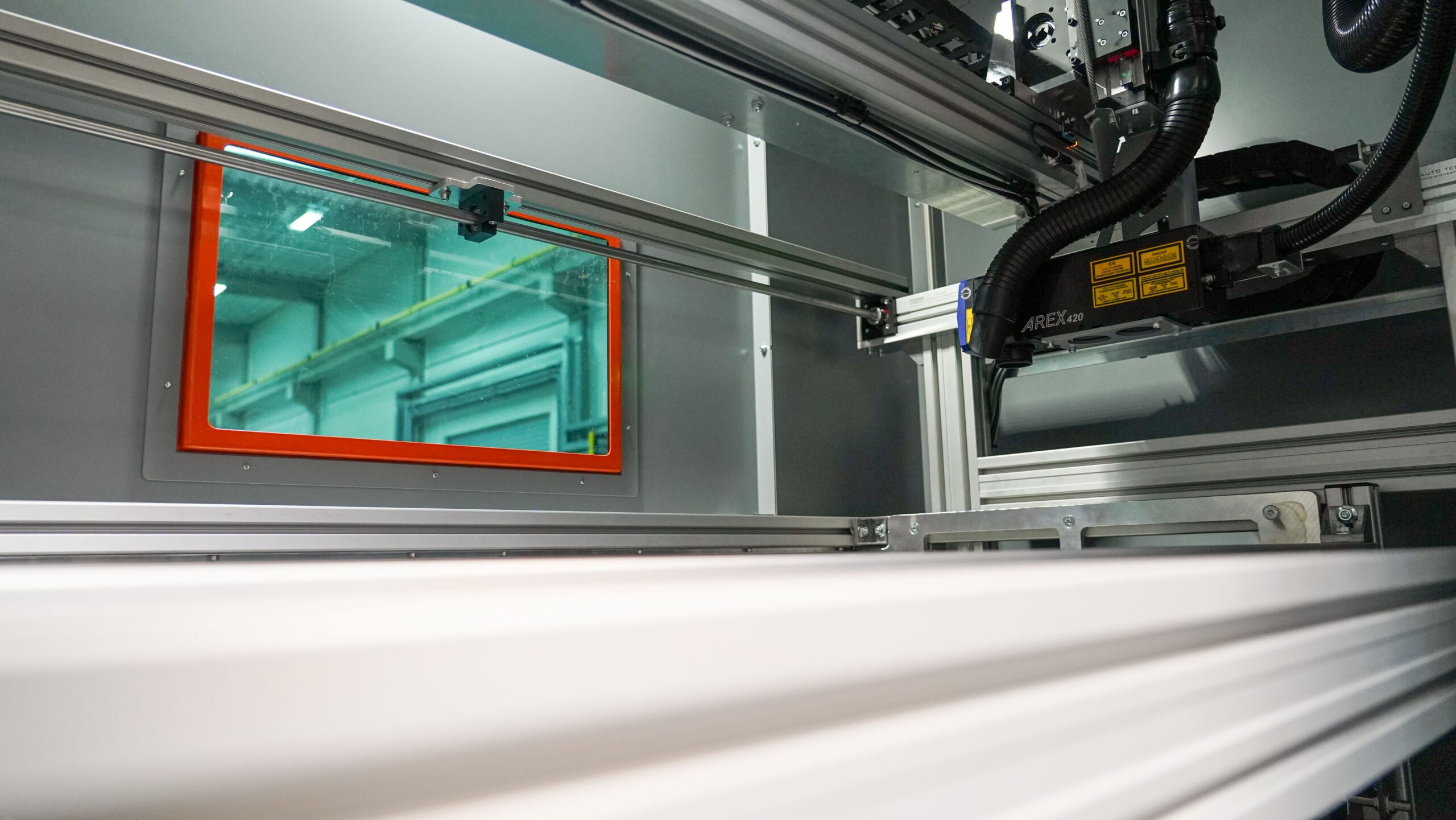

Die Anlage wurde von den Spezialisten der Maschinenbauabteilung von PROPOINT konzipiert und gefertigt. Nach Abschluss der Konstruktionsphase erfolgte die Integration des 20W-Lasersystems sowie der DATALOGIC-Software zur Steuerung der Beschriftungsparameter. Das Gehäuse mit zwei getrennten Prozesskammern wurde so ausgelegt, dass ein kontinuierlicher Arbeitszyklus ohne Stillstand möglich ist – während in einer Kammer markiert wird, kann in der anderen bereits vorbereitet oder entladen werden.

Nach der mechanischen und elektrischen Fertigung folgten Funktions- und Sicherheitsprüfungen. Die Übergabe an den Kunden erfolgte inklusive Schulung des Bedienpersonals und Dokumentation der Prozessparameter.

Ergebnisse

Dauerbetrieb dank zweier Prozesskammern ohne Produktionsunterbrechung

Hohe Qualität und Wiederholgenauigkeit bei Text- und Grafikmarkierungen

Reduzierter Energieverbrauch durch optimierte Lasertechnik

Einfache Bedienung und schnelles Umrüsten für verschiedene Produktgrößen

Hohe Zuverlässigkeit und Flexibilität – vorbereitet für zukünftige Produktanpassungen
