Realisierung

WAGO-Klemmen – effiziente Verbindungslösung für 31 Steuerschränke

Name
Steuerungssystem für eine automatisierte Kartoffelverarbeitungsanlage
Branche
Lebensmittelindustrie
Umfang
Die größte Herausforderung war der Einbauort: das Obergeschoss der Produktionshalle. Da die Schaltschränke aufgrund ihrer Größe nicht als Einheit geliefert werden konnten, musste ein System entwickelt werden, das einen schnellen, sicheren und fehlerfreien Anschluss direkt am Einsatzort ermöglicht. Zeitdruck und eine hohe Zahl an Verbindungen schlossen herkömmliche Methoden aus. Das Ziel war die Implementierung einer Lösung, die höchste Zuverlässigkeit bei gleichzeitig modularer Flexibilität bietet.

Herausforderung

Die größte Herausforderung war der Einbauort: das Obergeschoss der Produktionshalle. Da die Schaltschränke aufgrund ihrer Größe nicht als Einheit geliefert werden konnten, musste ein System entwickelt werden, das einen schnellen, sicheren und fehlerfreien Anschluss direkt am Einsatzort ermöglicht. Zeitdruck und eine hohe Zahl an Verbindungen schlossen herkömmliche Methoden aus.

Das Ziel war die Implementierung einer Lösung, die höchste Zuverlässigkeit bei gleichzeitig modularer Flexibilität bietet.

Technologien & Lösungen

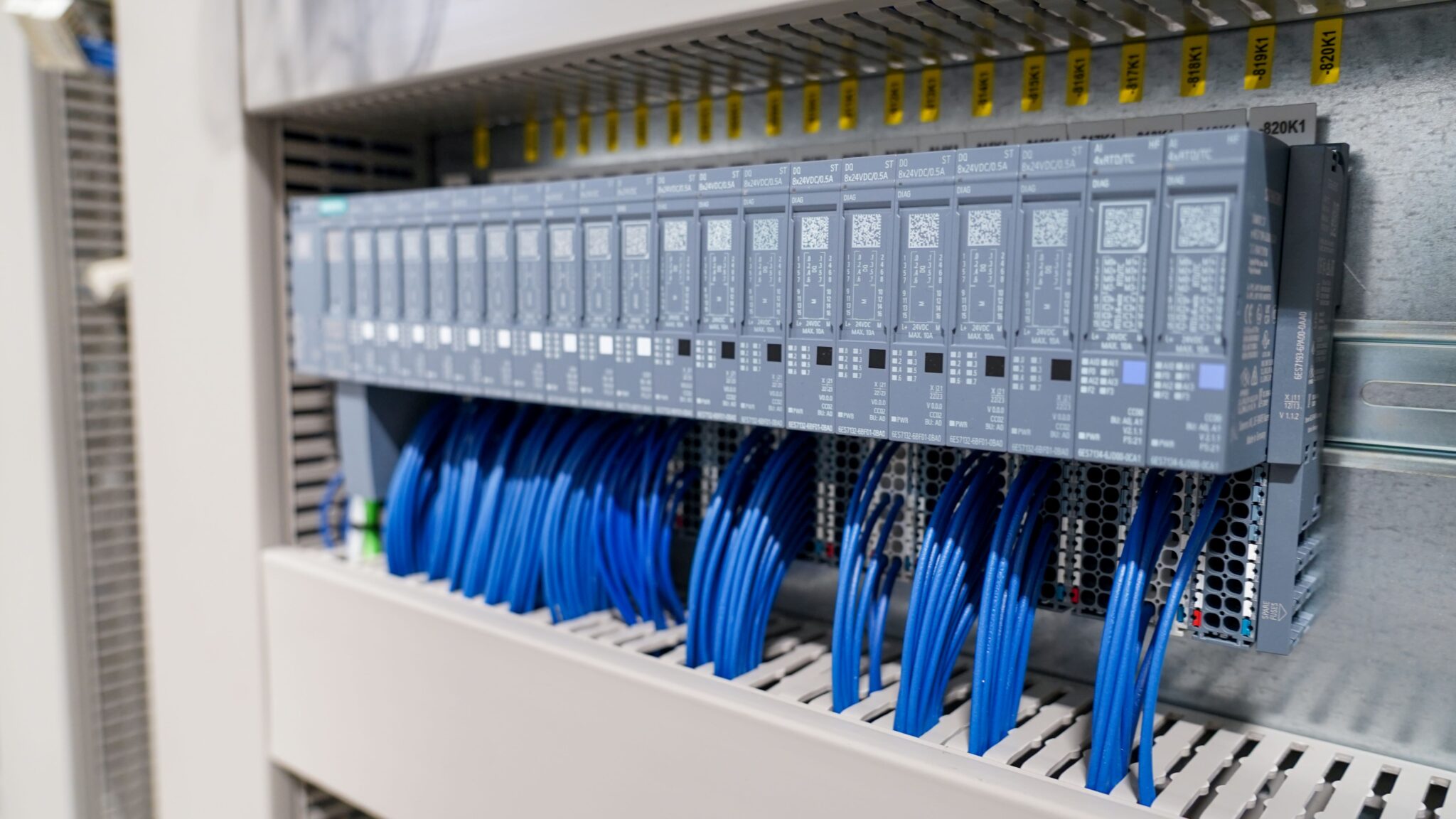

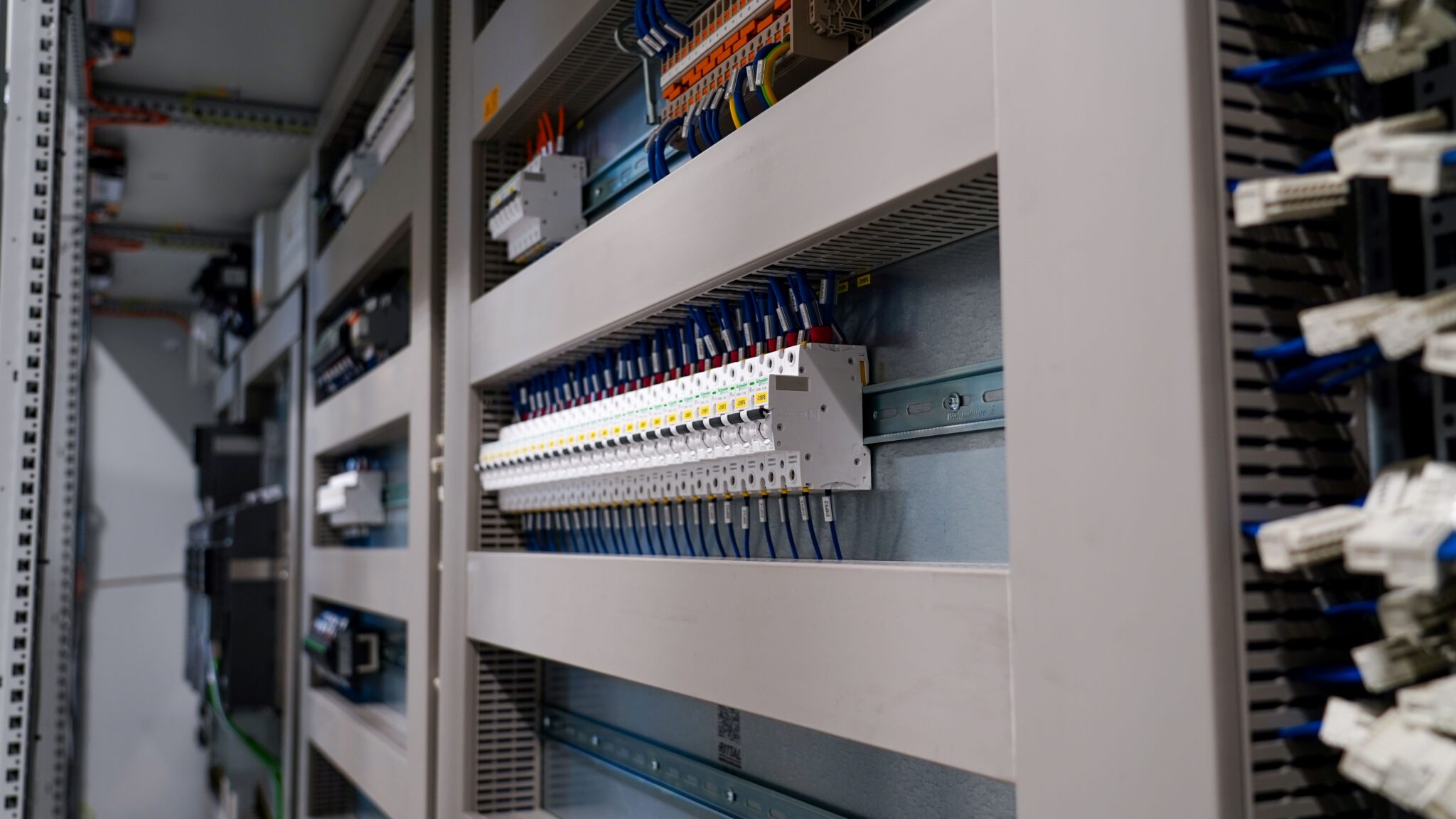

Modulare Schalttechnik von Schneider Electric Siemens-Frequenzumrichter und Steuerungen Rittal-Gehäuse mit kompaktem Aufbau PLS-Sammelschienenbrücken für hohe Stromtragfähigkeit bei begrenztem Platz WAGO-Federzugklemmen und WAGO-Trenn-/Messklemmen (734-308, 734-108) – für schnelle, sichere und fehlerfreie Verbindungen zwischen den Schränken Spezielles Transportsystem für den Einzelaufbau der Schaltschränke bei gleichzeitiger Wahrung der Gesamtkohärenz des Systems

Prozess & Umsetzung

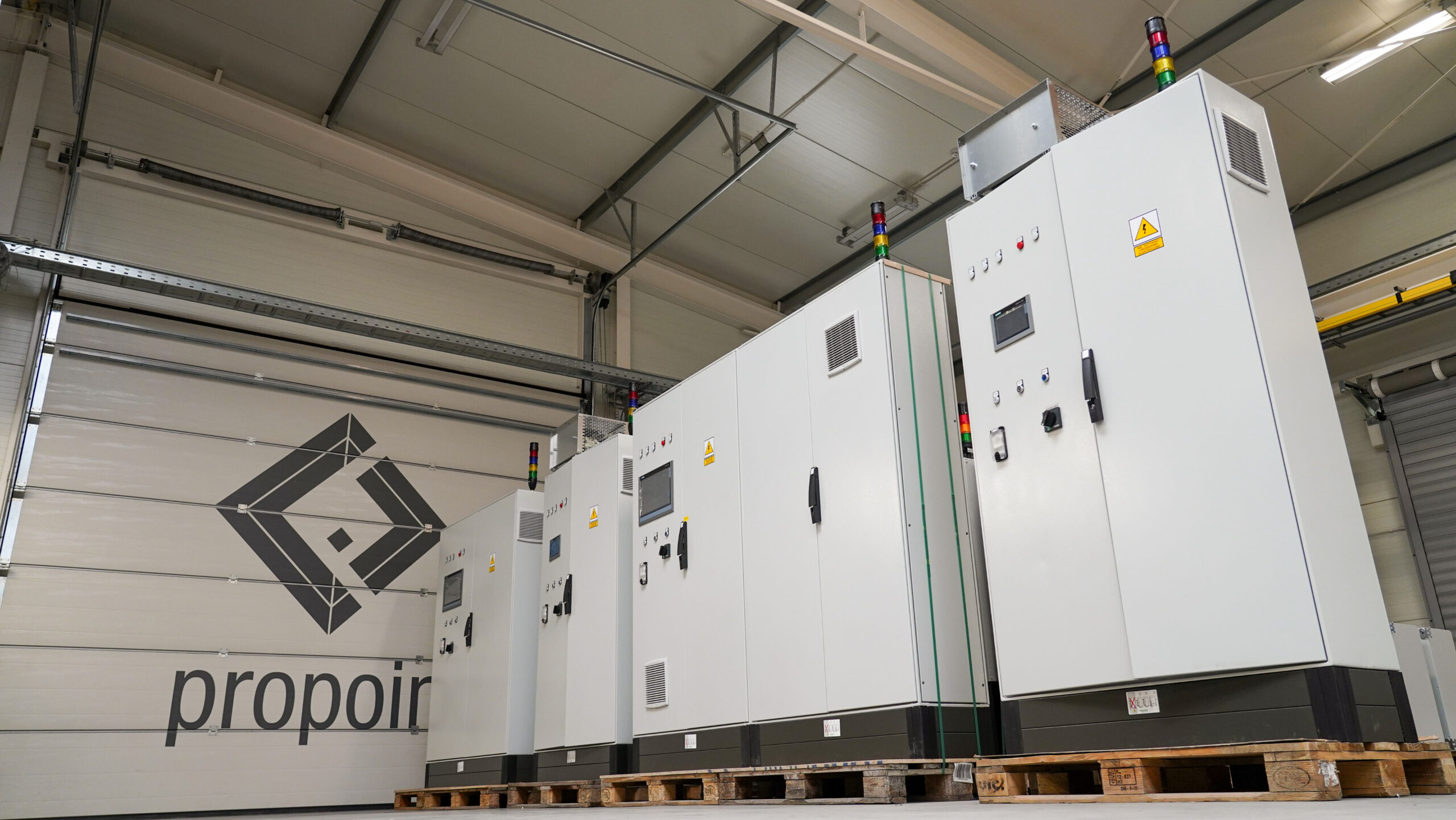

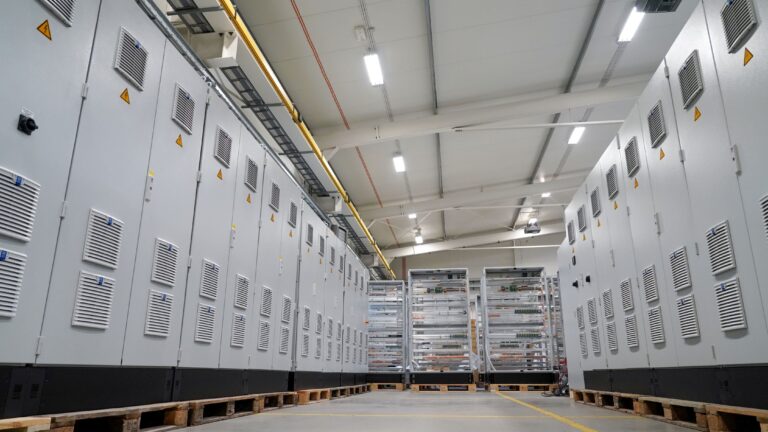

Wir begannen mit der Fertigung der 31 Steuerschränke für fünf automatisierte Produktionslinien, die Kartoffeln zu verschiedenen Endprodukten – von Pommes frites bis Kartoffelpuffern – verarbeiten. Jede Einheit wurde unter Berücksichtigung der logistischen Einschränkungen des oberen Stockwerks geplant und gefertigt.

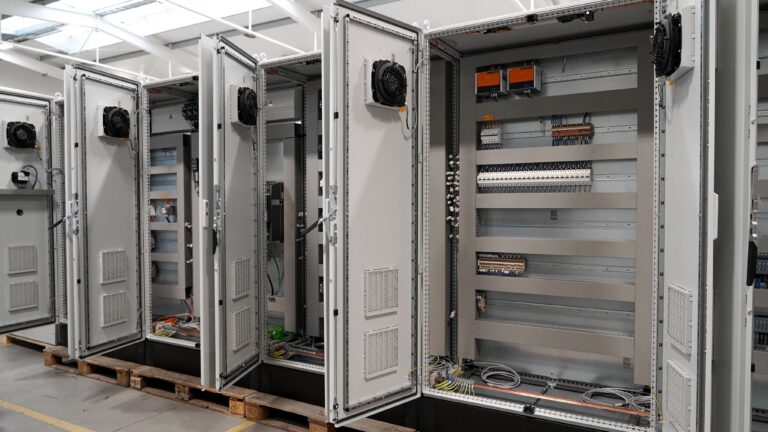

Dank der Verwendung trennbarer WAGO-Klemmen konnten alle Leitungsverbindungen erst vor Ort schnell und sicher hergestellt werden, ohne Änderungen an der vorbereiteten Installation vorzunehmen. Die Schaltschränke wurden vollständig in unserem Werk montiert, elektrisch geprüft und mechanisch getestet, bevor sie an den Kunden geliefert wurden. Das Ergebnis war eine Installation, die selbst unter räumlich schwierigen Bedingungen höchste Präzision, Sicherheit und Wiederholbarkeit gewährleistete.

Ergebnisse

Deutlich verkürzte Montagezeit durch modulare Verbindungstechnik

Volle Wiederholgenauigkeit und Qualität der Verbindungen aus der Fertigung

Eliminierung von Montagefehlern beim Vor-Ort-Anschluss

Möglichkeit der Installation in schwer zugänglichen Bereichen ohne Qualitätsverlust

Vollständige Vorbereitung der Anlage für nachfolgende Projektphasen
